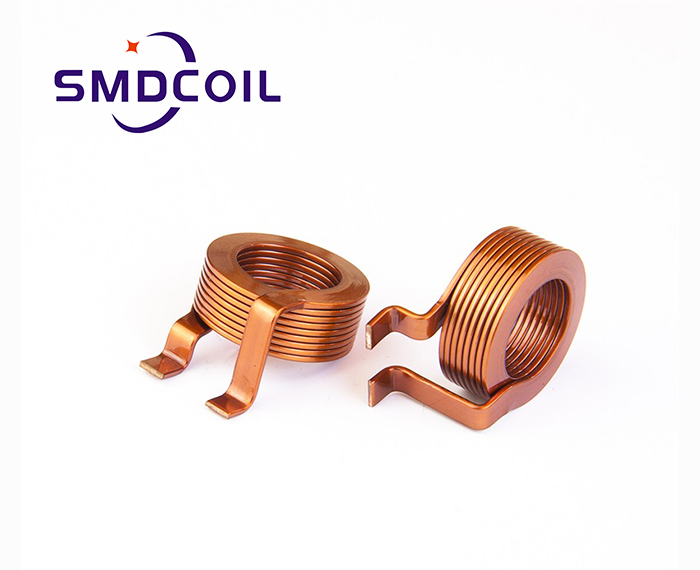

电感线圈

产品名称: 电感线圈
产品型号:
产品简介:

详细说明

电感线圈


电感线圈是利用电磁感应的原理进行工作的器件。当有电流流过一根导线时,就会在这根导线的周围产生一定的电磁场,而这个电磁场的导线本身又会对处在这个电磁场范围内的导线发生感应作用。对产生电磁场的导线本身发生的作用,叫做“自感“,即导线自己产生的变化电流产生变化磁场,这个磁场又进一步影响了导线中的电流;对处在这个电磁场范围的其他导线产生的作用,叫做“互感“。
电感线圈的电特性和电容器相反,“阻高频,通低频“。高频信号通过电感线圈时会遇到很大的阻力,很难通过;而对低频信号通过它时所呈现的阻力则比较小,即低频信号可以较容易的通过它。电感线圈对直流电的电阻几乎为零。
电阻,电容和电感,他们对于电路中电信号的流动都会呈现一定的阻力,这种阻力我们称之为“阻抗”电感线圈对电流信号所呈现的阻抗利用的是线圈的自感。电感线圈有时我们把它简称为“电感”或“线圈”,用字母“L”表示。绕制电感线圈时,所绕的线圈的圈数我们一般把它称为线圈的“匝数“。

电感线圈的性能指标:
主要就是电感量的大小。另外,绕制电感线圈的导线一般来说总具有一定的电阻,通常这个电阻是很小的,可以忽略不记。但当在一些电路中流过的电流很大时线圈的这个很小的电阻就不能忽略了,因为很大的电流会在这个线圈上消耗功率,引起线圈发热甚至烧坏,所以有些时候还要考虑线圈能承受的电功率。
电感量
电感量L表示线圈本身固有特性,与电流大小无关。除专门的电感线圈(色码电感)外,电感量一般不专门标注在线圈上,而以特定的名称标注。
感抗
电感线圈对交流电流阻碍作用的大小称感抗XL,单位是欧姆,符号Ω。它与电感量L和交流电频率f的关系为XL=2πfL
品质因素
品质因素Q是表示线圈质量的一个物理量,Q为感抗XL与其等效的电阻的比值,即:Q=XL/R。 线圈的Q值愈高,回路的损耗愈小。线圈的Q值与导线的直流电阻,骨架的介质损耗,屏蔽罩或铁芯引起的损耗,高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。
分布电容
任何电感线圈,其匝与匝之间、层与层之间,线圈与参考地之间,线圈与磁屏蔽罩间等都存在一定的电容,这些电容称为电感线圈的分布电容。若将这些分布电容综合在一起,就成为一个与电感线圈并联的等效电容C。分布电容的存在使线圈的Q值减小,稳定性变差,因而线圈的分布电容越小越好。
